2020年晚些时候，新能源情报分析网评测组偶遇1台北汽福田M4型电动卡车。这台整备质量4.6吨的福田M4型电动卡车的后驱动桥由1台轴间驱动电机，“进化”为2组轮边电驱动系统（带2级减速器）用来进行多种技术状态的验证。

遗憾的是，换装2组 大输出95千瓦的轮边电驱动系统的福田M4型（技术验证）电动卡车，搭载的由力神提供的风冷动力电池系统。

备注：关于换装轮边电驱动系统的M4电动卡车 终配置，以北汽福田官方发布公告为准

根据这台福田M4型电动皮卡位于车架上的铭牌信息比对，电压平台为518.4伏、装载电量104.7度电的磷酸铁锂电池系统供应商为天津力神。

需要注意的是（1），这台福田M4电动卡车的制造日期为2019年晚些时候，换装的2组轮边电驱动系统单台 大输出功率95千瓦、并且采用500伏级电压平台，这就意味着在满足装载电量超104.7度电磷酸铁锂电池大功率直流快充时，电流有所建设、包括电芯在内的设计充电的动力线缆发热量有所降低。

需要特别注意的是！如果换装的轮边电驱动系统电压平台从400伏提升至500伏级，那么与动力电池的500伏级电压平台持平，福田系电动化技术发展或将优先满足线控底盘的线性加速功能的需求；福田系500伏级整车电压平台可以很好的满足飞民用电动化装备需求。

这台用于对轮边电驱动系统进行测试福田M4电动卡车内饰完整度很高，或直接套用已经在售的分系统。旋钮式换挡系统、带有MP3播放功能的娱乐系统以及冷暖空调系统都是标准配置。

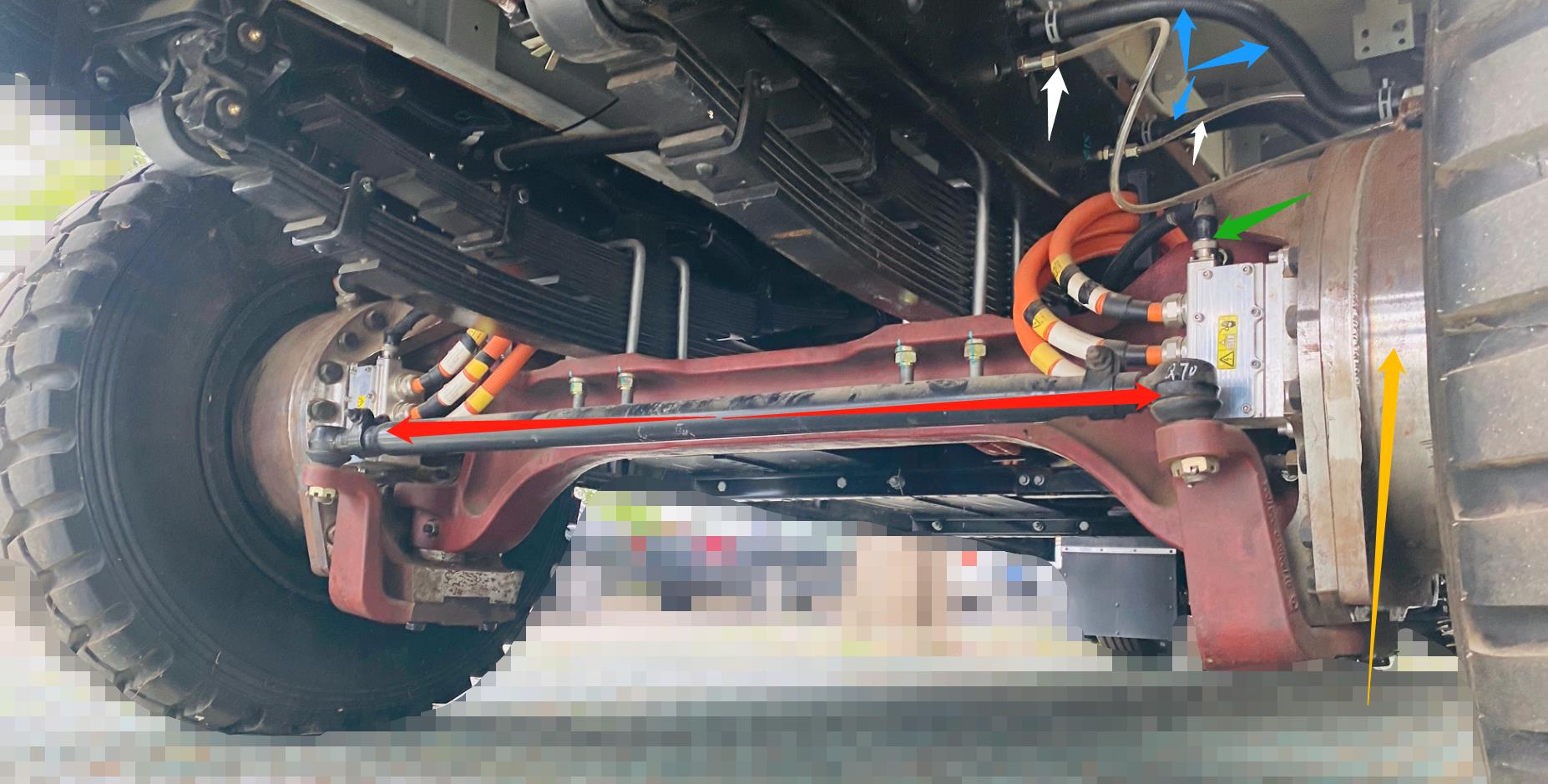

上图为用于验证的2组轮边电驱动系统及整体桥技术状态细节特写。

红色箭头：用于稳定姿态的横拉杆（固定在整体桥后端）

黄色箭头：轮边电驱动本体（含减速器）

绿色箭头：除了3组高压线缆之外的低压通讯线缆

蓝色箭头：伺服电驱动系统的冷却管路（进出各1组）

很有意思，这台福田M4电动卡车重新匹配了1组钢材质整体桥，用于“固定”2组轮边电驱动系统。单组轮边电驱动系统 大输出功率95千瓦、亦或 大输出扭矩超过250牛米；2组电驱动系统 大输出功率190千瓦、 大输出扭矩或突破500牛米甚至600牛米。

红色铸造的整体桥与轮边电驱动系统通过上下球销进行关联，并引入一条可调节角度转向拉杆固定。显然，这套2组轮边电驱动系统+整体桥的非独立悬架，完全有别于轮边电驱动系统的乘用化与公交化车型使用场景。

从2020-2022年，在中国市场在售的主流EV\EREV以及众多车厂开发的“双电机+双电控”类PHEV车型，都开始装备基于扁线绕组的驱动/发电机。“1槽X线”的扁线电机既可以在保持现有体积前提下大幅增加输出功率（扭矩），也可以在保持现有功率（扭矩）前提下大幅降低体积和自重。

而扁线电机的全面普及则已经从乘用车向商用车发展。福田将2组轮边电驱动系统进行整车应用的策略，显然就是要为日后新车的效率提升进行准备。

需要注意的是（2），这台轮边电驱动系统的内侧（左侧图）为电机部分、外侧（右侧图）为减速器部分。即便适配了365 /80R20越野型宽胎，也难以将电机和减速器部分完全“遮蔽”。

不过，单从这台福田M4适配的轮边电驱动系统的长度、直径以及 大输出功率95千瓦的状态比对，不能确认是否应用了扁线绕组技术。

另外，这台轮边电驱动系统大概率采用永磁同步技术，而非异步感应电机。对于永磁同步电机 要考虑的是散热环境、散热效率以及散热管路链连接的可靠性。

考虑到以技术验证为目的，在加工精度上的一些瑕疵就可以理解了。上图为福田M4电动卡车所适配的轮边电驱动系统（轮胎内侧）壳体冷却管路及接口细节特写。

蓝色箭头：轮边电机外壳体焊接出的接口

红色箭头：冷却液接口固定端

黄色箭头：冷却液接口与管路之间的密封胶带

比对诸多技术状态可以确认的是，这2组轮边电驱动系统只集成了减速器，制动系统设定在壳体内部，冷却管路内部压力或超过X0Mpa，并需要较大功率电子水泵专门伺服。

由于两组轮边电驱动系统分别固定在后整体桥两端，而没有采用独立架构，在车辆行驶过程中纵向摆动幅度被大范围压缩；不具备转向功能也就不不用考虑横向摆动产生的幅度。

在福田M4电动卡车测试的轮边电驱动系统的终极目的，或许围绕不同用车环境的传动效率而没有过多考虑高压动力线缆、低压通讯线缆以及冷却管路连接的可靠性。

上图为福田M4驾驶舱下部（靠后）位置设定的高压电控系统总成及附属管路特写。

黄色箭头：疑似集成了DCDC\PDU\OBC的“3合1”高压电控系统

红色箭头：整车控制系统（VCU）

需要注意的是（3），测试用的2组轮边电驱动系统没有集成电机控制端，而是采用分散布置。

很赞啊~ 这台M4电动卡车的VCU为福田自行研发和制造。根据这么多年的评测经验看，向第三方采购的VCU绝大多数会粘贴自有标识及LOGO，自行研发的VCU不仅明确备件编号还有己方的标识。

位于驾驶舱与货箱之间的“空隙”，设定了1组补液壶，这也是全车的循环管路补液壶。

那么问题来了，这台用来对轮边电驱动系统进行测试的福田M4电动卡车只配置1组补液壶，要么动力电池采用 落后的风冷散热技术、要么就是通过复杂的管路与“X通”阀体为动力电池热管理系统分配携带“冷量”或“热量”的冷却液。

总共装载电量104.7度电的动力电池分为4组“平铺”在车架中央和两侧。

红色箭头：动力电池总成

蓝色箭头：电子水泵

白色箭头：一组阀体

需要注意的是（4），动力电池总成疑似采用标准体积模块化设定，电子水泵有可能用于为电驱动系统提供主动散热。那组阀体与高压电控及轮边电驱动系统安全没有关系，这也是用于验证的另一重要分系统。

模块化的动力电池系统采用钢材质包裹，设定1组高压动力线缆和1组加热线缆。比对全车只有1组冷却液补液壶，用于对轮边电驱动系统进行验证的福田M4电动卡车，动力电池系统没有配置基于冷却液的热管理系技术（策略）。

需要强调的是，福田M4电动卡车动力电池系统由天津力神提供，而这个品牌的硬实力和软实力都不如宁德时代和中航锂电等电池供应商，与比亚迪这种全产业链完毕的厂商相差甚远。

阅读延展至福田电动卡车疑似适配基于冷媒的高温散热+电加热动力电池热管理控制技术（策略）：

需要注意的是（6），电动化的乘用车和客车都将基于冷却液甚至冷媒的动力热管理技术，作为整车标准配置提升使用安全性。在2021年7月，新能源情报分析网评测组于吐鲁番拍摄比亚迪高温测试车队过程中，发现载荷更大的福田电动卡车也在围绕动力电池方面展开高温测试。

这台型号未知的福田电动卡车在驾驶舱与货仓之间，设定了不少于8组的标准化动力电池模组。

白色箭头：高压电控系统

黄色箭头：副驾驶员一侧设定4组标准化动力电池模组

进过对标准化动力电池模组的放大后比对，ABS塑料材质的上壳体固定在全铝材质下壳体，而下壳体极有可能在不用于承受冲击力同时作为冷凝器使用，将驾驶舱空调系统的冷量（基于冷媒）分流，用于对纵置的电芯（模组）进行主动散热。而动力电池模组侧面的控制面板设定了保险盒、高压动力线缆以及低压通讯线缆。

蓝色箭头：保险盒

白色箭头：高压动力线缆

绿色箭头：电加热控制线缆

黄色箭头：低压通讯线缆

红色箭头：疑似将具备冷凝器功能的动力电池下壳体

笔者有话说：

隶属于北汽集团的福田汽车，以轻型卡车起家，至今发展成具备乘用车、商用车和各型卡车的综合汽车集团。在新能源时代，福田“押宝”燃料电池技术及公交客车应用。与此同时，福田持续关注全电动化产业链的建设。

这台对2组轮边电驱动系统进行验证的福田M4电动卡车出现，意味着福田在更深入的特种装备电动化唯独的“野心”逐步展露。而采用标准化动力电池模组，带有疑似引入冷媒+电加热的热管理控制技术（策略），则代表了福田对车辆安全的“野望”逐步释放。

未完待续。。。。
